HW10 Pro-tisztítás és karbantartás

Fémcső össze- és szétszerelése

Illessze be a fémcsövet a főtestbe függőlegesen, amíg kattanó hangot nem hall. Győződjön meg arról, hogy a fémcső szilárdan reteszelve van (1. ábra). A fémcső eltávolításához nyomja le a fémcső kioldó gombot a végéig, és húzza felfelé a fémcsövet. (2. ábra)
Az akkumulátor összeszerelése és szétszerelése
1. Csúsztassa az akkumulátorcsomagot a nyílás mentén, és nyomja le határozottan, amíg kattanó hangot nem hall. Az akkumulátorcsomag le van zárva.
2.Nyomja meg az akkumulátoregység kioldó gombját, és húzza az akkumulátort a szerelvénnyel ellentétes irányba, hogy feloldja az akkumulátort.
Megjegyzés: Az akkumulátorcsomag cseréjét kivéve, az akkumulátort nem kell gyakran kivenni

Kézi porszívó szerelvény

Helyezze be a kézi porszívó porcsésze szívónyílását a fő ház burkolatának hornyába.
Tolja a kézi porszívót a fémcső felé, amíg kattanó hangot nem hall, és a kézi porszívó sikeresen fel van szerelve az alaptestre. A gépet jelenleg álló porszívóként használják (4. ábra). A kézi porszívó eltávolításához csak nyomja meg a kézi kioldó gombot, és emelje fel a kézi porszívót átlósan felfelé. (5. ábra)

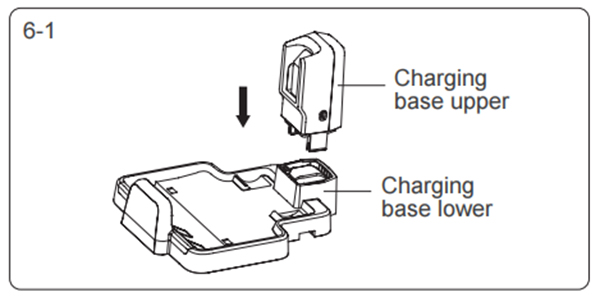

Töltőalap összeállítás

Nyomja a töltőtalp felső részét a töltőaljzat alsó részéhez, amíg kattanó hangot nem hall. (6-1. ábra)

Töltőtartó szerelvény

Nyomja a tartót 1 és tartót 2 a töltőaljzatba, amíg kattanó hangot nem hall. (6-2. ábra)

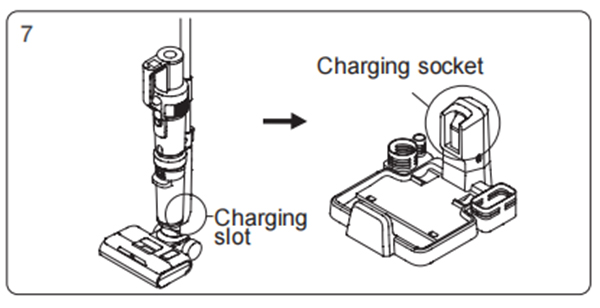

Helyezze a gépet a töltőállomásra

Ha vissza szeretné helyezni a gépet a töltőaljzatra, tartsa a fogantyút a gép felemeléséhez, irányítsa a gép alján található töltőnyílást a töltőaljzatba, és helyezze a gépet a töltőaljzatba. A gép használatához fogja meg a gép fogantyúját, és emelje ki a gépet a töltőaljzatból. (7. ábra)

Piszkos víztartály összeszerelése és szétszerelése

A piszkos víztartály eltávolításához tartsa a gépet egyik kezével, a másik kezével pedig a piszkos víztartályt, nyomja meg a piszkos víztartály kioldó gombját a piszkos víztartály kihúzásához. (8-1. ábra)
A piszkos víztartály összeszereléséhez helyezze a piszkos víztartály alját a főtestbe, nyomja a piszkosvíztartályt a főtest felé, amíg kattanó hangot nem hall. (8-2. ábra)

Kefehenger ablak és kefehenger összeszerelése és szétszerelése

A kefehenger ablakának levételéhez tartsa lenyomva a kefehenger ablakának reteszét, és húzza felfelé a kefehenger ablakának eltávolításához.
A kefehenger ablak összeállításához igazítsa a kefehenger ablak két oldalán lévő kapcsokat a padlófej két oldalán lévő nyílásokhoz. Nyomja le az ecsethenger ablakot, amíg egy „kattanó” hangot nem hall. (9. ábra)
A kefehenger szétszedése/összeszerelése: Ujjával húzza ki a kefehenger bal oldali sapkáját a kefehenger kihúzásához. Fogja meg a kefehenger sapkáját, csúsztassa a kefehengert bal oldalát a fogaskerékbe, helyezze a kefehengert a fúvókába. (10. ábra)
Tiszta víztartály összeszerelése és szétszerelése
A tisztavíz-tartály levételéhez fogja meg a tisztavíz-tartály fogantyúját, és húzza ki a tisztavíz-tartályt. A tisztavíz-tartály összeszereléséhez helyezze vissza a tisztavíz-tartályt a fúvókához, igazítsa a kefehenger ablakához. (11. ábra)

A termék használata

Megjegyzés: Ha első alkalommal használja, kérjük, teljesen töltse fel a gépet használat előtt.

Álló porszívó használata

Nyomja meg a fogantyú be-/kikapcsoló gombját, az LCD képernyő és a díszítő lámpák kigyulladnak, alapértelmezés szerint Auto módban van (12. ábra), nyomja meg a mód gombot a Padló módba való váltáshoz (13. ábra), nyomja meg kétszer a mód gombot a váltáshoz. Turbó mód (14. ábra), nyomja meg háromszor az üzemmód gombot, hogy szőnyeg üzemmódba váltson (15. ábra).

Nyomja meg ismét a mód gombot, hogy visszatérjen az Auto módba. Nyomja meg ismét a fogantyú be-/kikapcsoló gombját a gép kikapcsolásához, a kijelző és a díszfények kialszanak.

Jegyzet:

1. A szőnyeg tisztításakor először a padlófejet tisztítsa meg (a részletekért lásd a "Tisztítás és karbantartás, Padlófej tisztítása" című részt), majd cserélje ki a szőnyegkefehengert.
2. Padlótisztítás vagy öntisztítás közben ügyeljen arra, hogy a kefehenger ablak felfelé legyen csúsztatva. (16-1. ábra)
3. A szőnyegtisztítás során ügyeljen arra, hogy a kefehenger ablak lefelé legyen csúsztatva. (16-2. ábra)
4. Ha az akkumulátor töltöttségi szintje 20%-nál alacsonyabb, akkor nem lehet átkapcsolni Szőnyeg és Turbó módba.

Vízpermet funkció

Amikor az álló porszívó működik, nyomja meg a vízpermet gombot, a permetező száj legyező alakú vizet permetez; engedje fel a vízpermet gombot a vízpermetezés leállításához. (17. ábra)

Kézi porszívó használata

Vegye le a kézi tisztítót, nyomja meg a kézi be-/kikapcsoló gombot, a kijelző és a díszítő lámpák kigyulladnak, alapértelmezés szerint ECO módban van (18. ábra), nyomja meg a kézi üzemmód gombot, hogy MAX módba váltson (19. ábra), majd nyomja meg a kézi üzemmód gomb az ECO módba való visszaváltáshoz; Nyomja meg ismét a kézi be-/kikapcsoló gombot a gép kikapcsolásához, a kijelző és a díszlámpák kialszanak.

A kézi porszívó csatlakoztatható kárpitos szerszámmal, résszerszámmal, elektromos matracfejjel vagy fémcsővel, különböző területek tisztítására.

1. Csatlakoztassa a kárpitozó eszközt a por és részecskék tisztításához a bútor felületén. (20-1. ábra)

2. Csatlakoztassa fémcsővel a magas helyeken lévő por tisztításához. Nyissa ki a fémcső felső fedelét, nyomja felfelé a fogantyú gombját a fémcső meghosszabbításához, majd helyezze be a csövet a kézi porszívó szívónyílásába, hogy
magas helyen tisztítsa meg a port. (20-2. ábra)

3. Csatlakoztassa a résszerszámot a szűk helyek tisztításához. (20-3. ábra)

4. Csatlakoztassa az elektromos matracfejet a por, a haj, a poratka stb. tisztításához az ágyon vagy a szövet kanapén. (20-4. ábra)

Megjegyzések

1. Ha az akkumulátor töltöttsége 20%-nál alacsonyabb, nem lehet max módba kapcsolni.

2. Ha kézi porszívót használ, ne szívjon fel vizet, különben motorhibát okoz.

Gép töltés

Csatlakoztassa az adaptert a tápegységhez, és a töltés megkezdéséhez helyezze az álló porszívót a töltőaljzatba. (21. ábra)

Megjegyzések

1. Az első használat előtt töltse fel teljesen az akkumulátort, a második töltés előtt pedig ürítse ki az akkumulátort, hogy biztosítsa az akkumulátor élettartamát;
2. Ha a terméket hosszú ideig üresjáratban kell használni, kérjük, háromhavonta töltse fel;
3. Ha nem tölt, kérjük, húzza ki az adaptert a konnektorból, hogy elkerülje a véletlen érintés veszélyét.

Kefehenger légszárító funkció (22. ábra)

Töltési módban nyomja meg és tartsa lenyomva a fogantyú mód gombot 3 másodpercig, hogy 4 órára kefehenger légszárítási módba lépjen. A levegőn történő szárítási folyamat során a dekoratív lámpa világít, és a kefehenger időnként kissé elfordul a levegőn szárítás helyzetének beállításához; Nyomja meg ismét a mód gombot a szárítási mód kikapcsolásához.

Megjegyzések

Ezt az üzemmódot úgy tervezték, hogy megakadályozza, hogy a nedves ecsethenger baktériumokat vagy szagokat szaporítson. (A kijelző a 22. ábrán látható)

Kefehenger és légút öntisztító funkció

Töltési módban nyomja meg az öntisztító gombot a tisztítási módba lépéshez (A kijelző a 23. ábrán látható). Az öntisztítás befejeződése után a gép kefehengeres légszárítási módba lép, és visszatér a töltési módba; Az öntisztítási folyamat során az öntisztító mód előzetes befejezéséhez nyomja meg a be-/kikapcsoló gombot, és a gép visszatér töltési módba.

Megjegyzések

1. Az öntisztító üzemmód csak a padlófej légútjának és a keménypadló kefehengerének tisztítására szolgál. Ne tisztítsa meg a szőnyegkefehengert.
2. Mielőtt bekapcsolná az öntisztító módot, először ürítse ki a piszkos vizet a piszkosvíz-tartályból, ellenőrizze, hogy a gép szilárdan a töltőállványon van-e, az adapter csatlakoztatva van-e a konnektorhoz, és csatlakoztatva van-e a töltőállványhoz. A tisztavíz-tartály legalább 1/2 vízmennyiséget megtart; Az öntisztítás befejezése után tisztítsa meg újra a szennyezett víztartályt.
3. Ha az akkumulátor 10%-nál kisebb vagy azzal egyenlő, az öntisztító mód nem kapcsolható be, és egy bizonyos ideig tartó töltés után normál módon bekapcsolható.

Tiszta víztartály üres jelző

A vízpermet funkció használatakor a hang/képernyő „Nincs tiszta víz, tölts be vizet” (24. ábra és 25. ábra felváltva jelenik meg a kijelzőn), kérjük, kapcsolja ki a gépet, és töltsön vizet a tisztavíz-tartályba. A tisztítótisztító használatakor tiszta módban, ha azt észleli, hogy nincs víz a tisztavíz-tartályban, a kefehenger öntisztítása leáll. Az öntisztítás folytatásához töltsön vizet a tisztavíz-tartályba, ürítse ki a szennyezett víztartályt, majd indítsa újra az öntisztító üzemmódot.

Megjegyzések

Tiszta víz hozzáadásakor hozzáadhatja a felszerelt JIMMY tisztítóoldatot, az arány körülbelül 1 palack kupak tisztítóoldat egy teli víztartályhoz, a víz hőmérséklete nem haladhatja meg a 40 °C-ot.

Töltse fel a tiszta víztartályt: A tisztavíz-tartály eltávolítása után nyissa ki a vízbetöltő dugót, fordítsa el oldalra, hogy szabaddá tegye a vízbevezető nyílást, öntsön tiszta vizet és tisztítóoldatot, majd dugja vissza az eredeti helyzetébe, és helyezze vissza a tiszta víztartály a padlófejhez. (26. ábra)

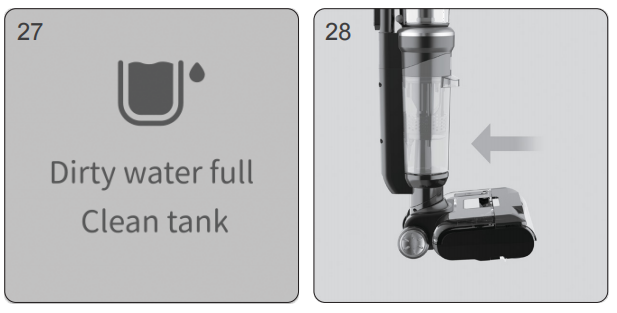

A piszkos víztartály megtelt jelzője Amikor az álló porszívó azt érzékeli, hogy a piszkos víztartály megtelt, az egész gép leáll, és hangos emlékeztetőt ad. Kérjük, tisztítsa meg a tele szennyezett víztartályt, és tegye vissza. (A 27. és a 28. ábra felváltva jelenik meg) Ha azt észleli, hogy a piszkos víztartály megtelt öntisztító üzemmódban, a gép leáll, és hangos emlékeztetőt ad. Kérjük, tisztítsa meg a tele szennyezett víztartályt, és tegye vissza. Piszkos víztartály tisztítása: Vegye ki a piszkos víztartály felső fedelét és a szűrőkeretet, öntse ki a piszkos vizet, mosás után szerelje össze a piszkos víztartályt, és tegye vissza a padlófejre. (a részletekért lásd a "Piszkos víztartály tisztítása és karbantartása" című részt)

Elakadt kefehenger jelző Amikor a tisztító üzem vagy tisztítási üzemmódban van, ha a kefehenger elakad, az egész gép leáll, és hangos emlékeztetőt ad. (29. és 30. ábra felváltva jelenik meg) Kérjük, vegye ki a kefehengert, távolítsa el az idegen anyagokat vagy az összegabalyodott szőrszálakat a kefehengerről. Kefehenger tisztítás: Az ablak eltávolítása után húzza ki a kefehengert, a tisztítókefe pengéjével vágja le a kefehengerre tekeredő szőrszálakat, és tisztítsa meg a kefehengerhez és a padlófejhez tapadt idegen anyagokat. Helyezze vissza a kefehengert és az ablakot. (31. ábra) (a részletekért lásd "A padlófej egység tisztítása és karbantartása" című részt)

Levegőút blokkolt jelző Ha az álló tisztító üzem vagy öntisztító üzemmódban van, ha a levegő útja el van zárva, a gép leáll, és hangos emlékeztetőt ad. Kérjük, kövesse a képernyőn megjelenő utasításokat az esetleges eltömődött alkatrészek ellenőrzéséhez és a tisztításhoz. Amikor a kézi porszívó működik, ha a levegő útja el van zárva, a porszívó automatikusan leáll. Ekkor a portartályt és a HEPA-t meg kell tisztítani. (A képernyőn megjelenő tartalom: az álló porszívó eltömődése a 32-1, 32-2, 32-3, 32-4, 32-5 ábrákon látható, és a kézi porszívó eltömődése látható a 32-1, 32-2 ábrán)
Levegőút tisztítása: 1. Szerelje szét a szennyezett víztartályt, vegye ki a piszkos víztartály felső fedelét és a szűrőt, mossa meg az összes alkatrészt, és szerelje vissza őket. 2.Csőkefével tisztítsa meg a szennyeződést, az idegen tárgyakat és a hajat a padlófej légútjában. 3. Távolítsa el a portartályt, ürítse ki a porcsészéket, távolítsa el a HEPA-t, majd vegye ki a ciklont és szerelje szét, tisztítsa meg az összes alkatrészt, és szerelje vissza a porcsészéket. (A részletekért lásd a "Tisztítás és karbantartás" részt)

Hang funkció Az új gép hangja alapértelmezés szerint be van kapcsolva, nyomja meg a némítás gombot a hangfunkció kikapcsolásához; nyomja meg ismét a némítás gombot a hangfunkció bekapcsolásához. (33. ábra) Megjegyzés: A kézi porszívó használatakor nincs hangfunkció.

Akkumulátor töltöttség jelző Amikor a függőleges tisztító működik, ha a hang arra emlékeztet, hogy "Akkumulátor alacsony. Kérjük, töltse fel az akkumulátort", töltés után használja. (34. ábra) Amikor a függőleges tisztító működik, ha a hang arra emlékeztet, hogy "Akkumulátor lemerül. A gép hamarosan kikapcsol. Kérjük, töltse fel az akkumulátort", az áram hamarosan lemerül, és automatikusan leáll. A használatért díjat kell fizetni. Porszívó használatakor a képernyő jobb felső sarkában lévő ikon a bal oldali akkumulátor töltöttségi szintjét mutatja: a teljes rács 75% és 100% közötti akkumulátort jelent; 3/4 rács azt jelenti, hogy az akkumulátor 50-75%-a; 1/2 rács 25-50% akkumulátort jelent; az 1/4 rács az akkumulátor 1–25%-át jelenti; az üres azt jelenti, hogy az akkumulátor lemerült, és használat előtt fel kell tölteni.

Tisztítás és karbantartás A szennyezett víztartály tisztítása (35. ábra) A porszívó kikapcsolása után vegye ki a szennyezett víz tartályt, emelje fel a víztartály felső fedelét, és vegye le róla a habszűrő keretet, nyissa ki a habszűrő keretének felhajtható fedelét, vegye ki a habszűrőt. Öntse ki a piszkos vizet és a szennyeződést a víztartályba, majd mossa ki a piszkos víztartályt, a víztartály fedelét, a habszűrő keretét és a habszűrőt. Ha idegen anyag van a szennyezett víztartály csövében, tisztítókefével tisztítható; szárítsa meg a fenti részeket mosás után. Ezután szerelje vissza az összes alkatrészt a piszkos víztartályba. Megjegyzés: 1. Az álló porszívó használata után javasolt a szennyezett tartály azonnali tisztítása; 2. A szűrő visszahelyezésekor ne hajtsa be a fekete puha gumit a szűrő alá. Padlófej tisztítása (36. ábra) Miután eltávolította a kefehenger ablakot, a kefehengert, a tisztavíz-tartályt és a piszkosvíz-tartályt, helyezze át a tisztítókefét a szennyezettvíz-tartály beépítési helyzete alatti kör alakú lyukon keresztül, hogy eltávolítsa az idegen anyagokat és a vízkövet a csőben, és az eldugult haj; Használja a tisztítókefe pengéjét, és vágja le az összegabalyodott szőrszálakat a kefehengerről; Törölje le a gép szennyezett részeit (a kefehenger a tartozéktartóba helyezhető szárításhoz). Megjegyzés: A kefehenger eltávolítása után ne mossa le külön a padlófejet.

Porpohár tisztítás (ábra 37-1,37-2) Nyomja meg a porpohár kioldó gombot a porpohár eltávolításához a kézi porszívóból; nyomja meg a szívónyílás kioldó gombját a szívónyílás kinyitásához és a porpohár kiürítéséhez; Vegye ki a ciklon szerelvényt; Vegye ki a HEPA szűrőt; Fogja meg a fémhálót, forgassa el a fémháló kioldásához, majd távolítsa el lefelé. Az egyes részek tisztítása, letörlése és szárítása után egymás után szerelje össze a porcsészéket, majd szerelje fel a kézi porszívóra.
